敷设
工艺标准
（1） 电缆应排列整齐，走向合理，不宜交叉。电缆敷设时，电缆所受的牵引力、侧压力和弯曲半径应符合GB 50168《电气装置安装工程电缆线路施工及验收规范》的规定。
（2） 110kV及以上电缆施工前应逐段编制电缆敷设方案，并对牵引力、侧压力进行计算。
（3）在电缆牵引头、电缆盘、牵引机、过路管口、转弯处以及可能造成电缆损伤的地方应采取可靠的保护措施。
设计要点
（1） 电缆隧道净高不宜小于1900mm。
（2）除控制电缆外，每档不宜超过3根。
（3）电缆敷设时转弯半径不得小于电缆最小弯曲半径。
施工要点
（1）电缆输送机与滑车搭配使用，根据电缆的型号、规格选取电缆输送机与滑车。
（2）一般每隔20米左右放置一台电缆输送机，每隔3～4米放置1个滑车。
（3）在隧道内拐弯、上下坡等地方应额外增补电缆输送机，并加设专用的拐弯滑车。在比较特殊的敷设地点，应该根据具体情况增加电缆输送机。
（4）全部机具布置完毕后，试运转应无问题。
（5）电缆盘处设1～2名有丰富经验人员负责施工，检查外观有无破损，并协助牵引人员把电缆端头顺利送到井口下。
（6）电缆盘应配备制动装置，它可以保证在任何情况下能够使电缆盘停止转动，有效的防止电缆受损伤。
（7）敷设过程中，局部电缆出现余度过大情况，应立即停车处理后方可继续敷设，防止电缆弯曲半径过小或撞坏电缆。
（8）电缆敷设的速度要求6m/min。
（9）电缆线路的裕度按照设计要求预留。
（10）电缆敷设后，应根据设计要求将电缆固定在电缆支架上，如采用蛇行敷设应按照设计规定的蛇形节距和幅度进行固定。
监理要点
（1）电缆输送机与滑车搭配使用，根据电缆的型号、规格选取电缆输送机与滑车。
（2）一般每隔20米左右放置一台电缆输送机，每隔3～4米放置1个滑车。
（3）在隧道内拐弯、上下坡等地方应额外增补电缆输送机，并加设专用的拐弯滑车。在比较特殊的敷设地点，应该根据具体情况增加电缆输送机。
（4）全部机具布置完毕后，试运转应无问题。
（5）电缆盘处设1～2名有丰富经验人员负责施工，检查外观有无破损，并协助牵引人员把电缆端头顺利送到井口下。
（6）电缆盘应配备制动装置，它可以保证在任何情况下能够使电缆盘停止转动，有效的防止电缆受损伤。
（7）敷设过程中，局部电缆出现余度过大情况，应立即停车处理后方可继续敷设，防止电缆弯曲半径过小或撞坏电缆。
（8）电缆敷设的速度要求6m/min。
（9）电缆线路的裕度按照设计要求预留。
（10）电缆敷设后，应根据设计要求将电缆固定在电缆支架上，如采用蛇行敷设应按照设计规定的蛇形节距和幅度进行固定。
电缆水平刚性固定图
电缆扰性固定图
电缆扰性固定图

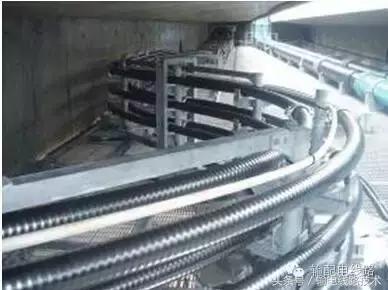

4、电缆蛇形布置
工艺标准
（1）电缆在电缆沟、隧道、共同沟或桥体箱梁内敷设时应采用蛇形布置，即在每个蛇形弧的顶部把电缆固定于支架上，靠近接头部位用夹具刚性固定。
（2）电缆蛇形布置的参数选择，应保证电缆因温度变化产生的轴向应力无损电缆绝缘，不致对电缆金属套长期使用产生疲劳断裂，且宜按允许拘束力条件去认定。
（3）水平蛇形布置时，宜在支撑蛇形弧的支架上设置滑板。
（4）三相品字垂直蛇形布置时除在每个蛇形弧的顶部把电缆固定于支架上外，还应根据电动力核算情况加必要的绑扎带绑扎 。
设计要点
（1）蛇形弧部位的弯曲半径应满足电缆的设计要求。
（2）蛇形转换成直线敷设的过渡部位，宜采取刚性固定。
施工要点
（1） 电缆进行蛇形敷设时， 必须按照设计规定的蛇形节距和幅度进行电缆固定。
（2） 波幅误差±10mm。
（3） 宜使用专用电缆敷设器具,并使用专用机具调整电缆的蛇形波幅，严禁用尖锐棱角铁器撬电缆。
（4） 电缆的夹具一般采用两半组合结构，并采用非导磁材料。
（5） 电缆抱箍固定电缆时，橡胶垫要与电缆贴紧，露出抱箍两侧的橡胶垫基本相等，抱箍两侧螺栓应均匀受力，直至橡胶垫与抱箍紧密接触，固定牢固。
（6） 电缆抱箍或固定金具尽量和电缆垂直。
（7）电缆和夹具间要加衬垫。沿桥梁敷设电缆固定时，应加弹性衬垫。
监理要点
（1）对电缆的蛇形节距和幅度进行巡视检查，应符合设计要求。
（2）电缆蛇形敷设后，巡视检查电缆无悬空或固定不稳。
